IN-18 (ИН-18) Nixie Röhre
incl. Fassung und blauer Bodenbeleuchtung
Anwendungsbeispiel! Hinweis: Das Uhren-Gehäuse und die Doppelpunktröhren sind nicht Bestandteil dieses Angebots!
Dieses Angebot enthält 1 wunderschöne, neue, getestete, IN-18 Nixie Röhre und
1 neue Fassung incl. 3 blauen LEDs für die Bodenbeleuchtung als Set wie hier gezeigt:
|
Lieferumfang:
|
- 1 Stück IN-18 Nixie Röhren (neu, unbenutzt, getestet, gematched)
- 1 Fassungs-Trägerplatten
- 14 Röhrenkontakte
- 3 blaue LEDs (Lichtstärke: 2000 mcd) Ø3mm
|
Dieses Set passt optimal zu den Doppelpunktröhren in unseren anderen Angeboten!
Alle Röhren sind von uns getestet und auch in der Höhe ausgemessen (matched), sodass sie einen absolut gleichen Satz erhalten wenn sei mehr als ein Stück bestellen.
Achten Sie beim Kauf von Nixie Röhren unbedingt darauf, dass sie gematchte Röhren erhalten.
Selbst Röhren aus der gleichen Serie können in der Höhe stark unterschiedlich sein, und das sieht bei einer Uhr nicht schön aus!
Die Fassung bietet die Möglichkeit die mitgelieferten LEDs unter der Röhre anzubringen um den sehr beeindruckenden Bodenbeleuchtungs-Effekt zu erzeugen.

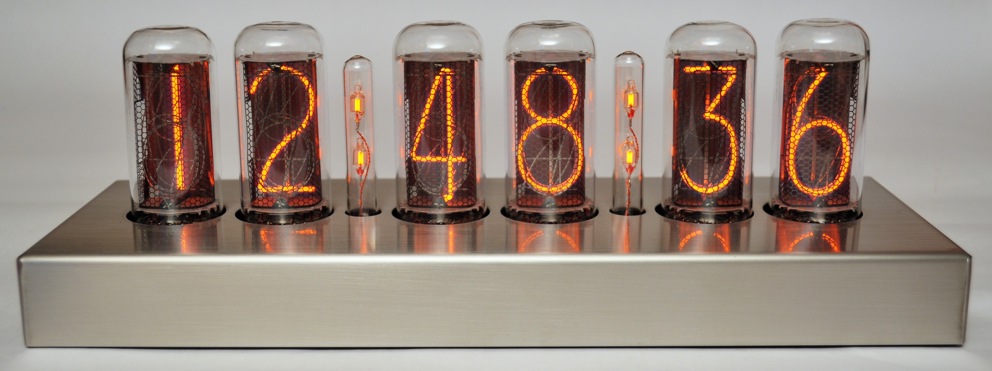

ohne Bodenbeleuchtung |

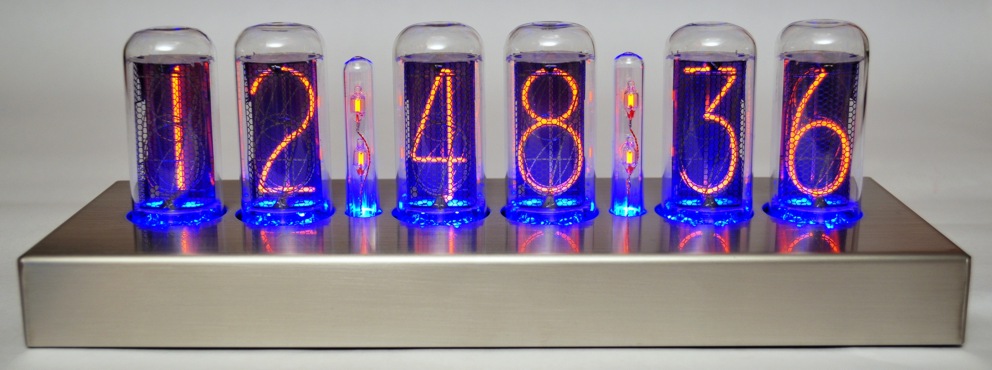

mit blauer Bodenbeleuchtung
|
|
Anwendungsbeispiel! Hinweis: Das Uhren-Gehäuse und die Doppelpunktröhren sind nicht Bestandteil dieses Angebots!
(Doppelpunktröhren finden sie in unseren anderen Angeboten)
|
Sie können anstatt den mitgelieferten blauen LEDs natürlich auch andere LEDs verwenden.
Sie können die Röhren-Kontakte auch in ihrem eigenen Platinen-Layout verwenden.
Die Fassung hat eine schwarz beschichtete Oberfläche. Dies ist sehr vorteilhaft beim Gehäuse-Einbau in eine Nixie Clock da die schwarze Oberfläche neutral wirkt.
Sie finden hier die komplette Lötanleitung der Fassung und die technischen Daten der Röhren als PDF-File (6 MB).
Hier sehen sie die fertig aufgebaute Fassung:
Sie können eine, zwei, drei oder vier LEDs in der Fassung verwenden. Für ein ausgewogenes Leuchtbild in Verbindung mit IN-18 Röhren empfehle ich 2 oder 3 LEDs, wobei falls 3 LEDs verwendet werden sollen die vordere LED nicht bestückt wird (siehe Bild).
Sie sollten auf keinen Fall 4 LEDs in der Fassung in Verbindung mit der IN-18 Röhre verwenden!
Die folgenden 4 Bilder zeigen die Fassung in allen 4 Varianten (Computeranimation):
|
|
|
|
|
|
1 LED
(nicht empfehlenswert)
|
2 LEDs (empfohlen für IN-18 – normale Leuchtkraft)
|
3 LEDs
(für IN-18 Röhren – sehr hohe Leuchtkraft)
|
4 LEDs – sehr hohe Leuchtkraft –
nicht für IN-18 verwenden!
|
Hier sehen sie die fertig aufgebaute Fassung mit eingesteckter IN-18 Röhre:
|
Hier sehen sie die Zeichnung der fertigen Fassung:
|
| Hinweise:
alle Maße in mm
Die Zeichnung zeigt die Standard-Ausrichtung für IN-18 Röhren, bei der die Vorderseite der Röhre (Pin 4) im Winkel von 32,5° zu den Befestigungsbohrungen steht
Die Zeichnung zeigt die 4 LED-Positionen. Beachten Sie, dass für die IN-18 Röhren nur 2 oder 3 LEDs empfohlen sind. Die vordere LED sollte bei der IN-18 Röhre nicht verwendet werden, da sie blendet!
|
Die IN-18 Nixie Röhre:
Sie finden hier (auf meiner Nixie-Seite) alle Daten der IN-18 Nixie Röhre

Outline/Pinout:

Rechts: Ansicht von unten/right picture: Bottom view
 |
| Pin |
Anschluss/
Connection |
| 1 |
(Giver Pill) |
| 2 |
Cathode digit 4 |
| 3 |
Cathode digit 5 |
| 4 |
Anode |
| 5 |
Cathode digit 6 |
| 6 |
Cathode digit 7 |
| 7 |
Cathode digit 3 |
| 8 |
(Giver Pill) |
| 9 |
Cathode digit 8 |
| 10 |
Cathode digit 2 |
| 11 |
Cathode digit 1 |
| 12 |
Anode |
| 13 |
Cathode digit 0 |
| 14 |
Cathode digit 9 |
Ansicht von unten/
Bottom view
|
Downloads/Datasheets:
Hier (in meinem Datenblattarchiv) finden Sie die Datenblätter zur IN-18 Röhre
Suchen sie dort einfach nach der IN-18 Röhre.

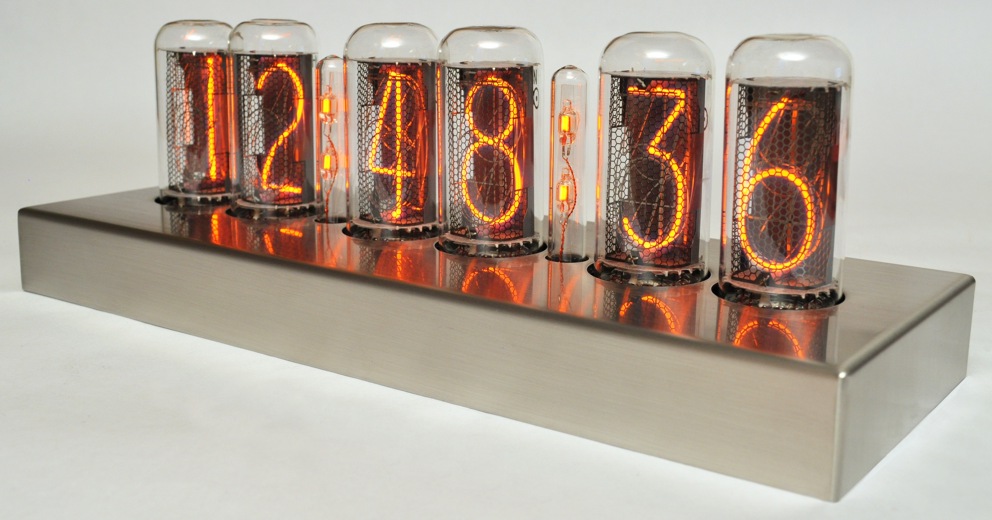

Anwendungsbeispiel: Nixie Clock mit IN-18 Röhren und Doppelpunktröhren CT-IN-18 im Gehäuse montiert.
Auf den nächsten Bildern sehen Sie als Beispiel eine IN-18 Nixie Uhr in ein wunderschönes Edelstahlgehäuse eingebaut. Hier wurde genau das Prinzip wie in der Lötanleitung der Fassung (hier) erklärt angewendet. Der Fantasie für das Gehäuse sind natürlich keine Grenzen gesetzt. Viel Spaß beim Bauen!
Hinweis: Das in den folgenden Bildern abgebildete Uhren-Gehäuse und die Doppelpunktröhren sind nicht Bestandteil dieses Angebots!
Die Uhr mit blauer LED-Bodenbeleuchtung eingeschaltet:
Die Uhr bei Nacht:
Hinweis: Das in den vorausgehenden Bildern abgebildete Uhren-Gehäuse und die Doppelpunktröhren sind nicht Bestandteil dieses Angebots!
|
